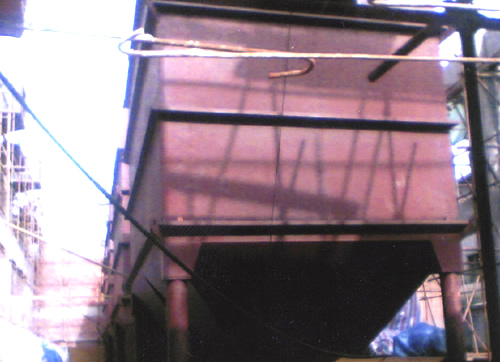

XTD-E陶瓷多管除尘器
XTD-E型陶瓷多管除尘器，是本公司研究开发的新-代高效低阻除尘设备，具有耐腐蚀、耐磨损、耐高温、不堵塞、使用寿命长，运行管理简单，无费用、没有二次污染等优点，是锅炉理想的除尘设备。烟气出口可根据用户要求设在任何-方。
服务热线：13327921495 |
- 产品详情
一、简介
XTD-E型陶瓷多管除尘器，是本公司研究开发的新-代高效低阻除尘设备，具有耐腐蚀、耐磨损、耐高温、不堵塞、使用寿命长，运行管理简单，无费用、没有二次污染等优点，是锅炉理想的除尘设备。烟气出口可根据用户要求设在任何-方。
二、工作原理
该除尘器为旋风类除尘器，当含尘气体进入除尘器，通过陶瓷导向器，在旋风子内部高速旋转，在离心力的作用下，粉尘和气体分离，粉尘降落在集尘箱内，经放灰阀排出，净化的气体形成上升的旋流，通过排气管汇于集气室，经出口由烟囱排出，达到除尘效果。
三、安装使用注意事项
a)在运输和安装过程中注意碰撞，做到轻拿轻放。
b)在安装时，所有法兰与法兰连接时中间需夹石棉绳，并用螺栓栓紧，防止漏风，影响除尘效率。
c)在投人使用后，务必按时出灰，-般不超过4小时-次，以防止集尘箱内集尘过多。
d)由设计使用单位应根据锅炉的排气量，烟气流量，配套使用除尘器，并提供使用单位锅炉除尘器周围空间。
e)放灰时必须先关闭引风机，出灰口严禁用铁锺敲打，经常检查出灰口是否密封。
四、主要技术性能和参数
除尘效率：≥90%
阻 力：80-100mmH20
林格曼黑度：O～1级
烟尘排放浓度：≤l5Omg/m3
进口流速：12-16m/s

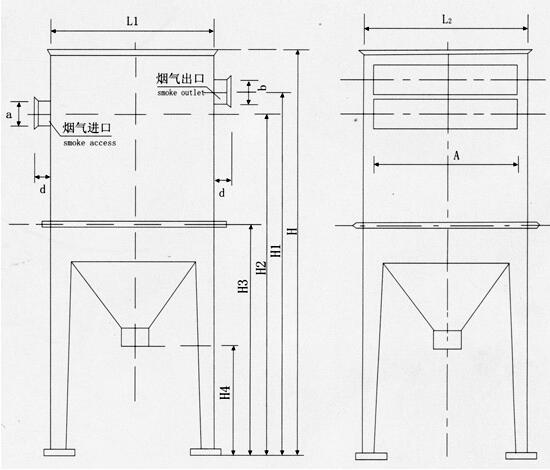

代号 | XTD-E-1 | XTD-E-2 | XTD-E-4 | XTD-E-6 | XTD-E-8 | XTD-E-10 | XTD-E-15 | XTD-E-20 | XTD-E-35 |
H4 | 750 | 650 | 500 | 400 | 350 | 400 | 300 | 1000 | 600 |
H3 | 1500 | 1500 | 1500 | 1800 | 1800 | 2000 | 2000 | 2800 | 2800 |
H2 | 2450 | 2500 | 2550 | 2850 | 2925 | 3125 | 3200 | 4050 | 4100 |
H1 | 2700 | 2850 | 2900 | 3200 | 3325 | 3525 | 3750 | 4700 | 4800 |
H | 2900 | 3100 | 3150 | 3450 | 3600 | 3800 | 4100 | 5100 | 5250 |
L1 | 460 | 870 | 1280 | 1280 | 1690 | 1690 | 2100 | 2100 | 2100 |
L2 | 870 | 870 | 1280 | 1690 | 1690 | 2100 | 2510 | 3330 | 5790 |
a=b | 200 | 300 | 300 | 300 | 350 | 350 | 500 | 600 | 600 |
d | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
A | 850 | 850 | 1260 | 1670 | 1670 | 2080 | 2490 | 3310 | 5770 |
处理烟气量 | 3200 | 6400 | 12800 | 19200 | 25600 | 32000 | 48000 | 64000 | 112000 |
