无阀过滤器
用途：1、用于石油、化工、冶金、电力、炼油、轻工、纺织等工业循环冷却水的旁滤处理；
2、用于地表水净化，地下水除铁除锰；
3、用于城市、乡镇自来水厂的过滤处理；
4、用于软化、除盐处理的前处理；
5、用于游泳池、喷泉水景的净化处理；
6、用于生产废水去除悬浮物，有机污水经生化处理，二次沉淀池处理后的后续过滤等
服务热线：13327921495 |
- 产品详情
【一、设备概述】

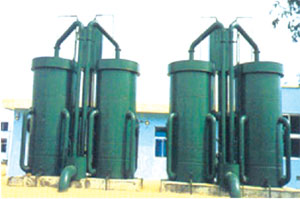

我厂开发设计制造的重力式无阀过滤器，根据多年来在各个工程成功运行经验和各用户反馈意见、结合我厂多年生产经验，不断更新完善，研制出了DLB系列改进型第三代重力式无阀过滤器。
该设备的更新完善，具备了更宽广的处理能力和适用范围，常规处理范围有每小时处理20T、40T、60T、80T、100T、120T、150T、200T八个规格。另外可根据用户不同要求设计制造其他规格及20T/H以下各个规格的单罐式重力式无阀过滤器械，同时可满足大型循环冷却水系统旁滤处理要求，设计制造规模更大的组合型重力式无阀过滤器，广泛应用于石油、化工、冶金、电力、炼油、纺织等工业领域和给水等民用领域。
【二、原理】
自来水经分配水箱进入进滤器，自上而下地过滤。由于滤层不断截留进水中的悬浮物，滤层的水头损失逐渐增加，使得虹吸上升，管冲中的水位上升。当水位上升进入虹吸辅助管内的水射器时，由于水力作用将虹管内的空气带走，形成负压。当负压到达设计值时，便发生虹吸现象，此时水箱中的水自下而上地反洗而得以“再生”。由于不断反洗滤层，水箱中水位下降至规定值时，虹吸作用被破坏，反洗结束，过滤装置又重新开始工作。
【三、特点】
1、本装置是国内早不用阀门和控制仪表，巧妙地利用虹吸原理实现自动运行的无阀过滤装置，相比其他过滤设备，具有不用人工操作、能耗少、运行费用低、安全可靠、管理方便等优点。
2、设备由配水箱、过滤器、U型进水水管、排水箱等组装成一体，结构紧凑，用户只需要按要求做好设备基础和接通进出水管后，即可投入运行。
3、设备由碳钢制造(或根据用户要求)，防腐严格，加工精度高，安装方便。
【四、用途】
1、用于石油、化工、冶金、电力、炼油、轻工、纺织等工业循环冷却水的旁滤处理；
2、用于地表水净化，地下水除铁除锰；
3、用于城市、乡镇自来水厂的过滤处理；
4、用于软化、除盐处理的前处理；
5、用于游泳池、喷泉水景的净化处理；
6、用于生产废水去除悬浮物，有机污水经生化处理，二次沉淀池处理后的后续过滤等；
【五、适用范围】
1、用于自来水厂过滤处理时，进水悬浮物宜小于15mg/l，出水悬浮物小于3mg/l；
2、用于循环冷却水旁滤处理时，进水悬浮物一般在15～30mg/l，出水悬浮物一般小于5mg/l；
3、用于"加药凝聚剂处理"时进水悬浮物50～100mg/l，出水悬浮物一般小于5mg/l；
【六、安装尺寸表】
| 型号规格 | DLB | |||||||||
| 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | |||
| 产水量(吨/时) | 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | ||
| 外形尺寸 | 长(L) | 3900 | 4700 | 5600 | 6200 | 7200 | 7600 | 8000 | 9400 | |
| 宽(B) | 1800 | 2200 | 2600 | 3000 | 3600 | 3600 | 3800 | 4400 | ||
| 进水箱堰口高H5 | 6610 | 6630 | 6580 | 6580 | 6750 | 6750 | 6750 | 6750 | ||
| 出水堰口高H4 | H5-终期水头损失（1.5m、1.7m、1.9m三档任选） | |||||||||
| 配 管 尺 寸 | 进水 | 管径DN2 | 100 | 150 | 200 | 200 | 200 | 250 | 250 | 300 |
| 管中标高H2 | 4710 | 4810 | 4810 | 4810 | 4810 | 4810 | 4810 | 4810 | ||
| 出水 | 管径DN1 | 100 | 150 | 200 | 200 | 200 | 250 | 250 | 300 | |
| 管中标高H1 | 200 | 200 | 200 | 200 | 200 | 400 | 450 | 500 | ||
| 排水 | 管径DN3 | 300 | 300 | 400 | 400 | 500 | 500 | 500 | 600 | |
| 管中标高H3 | 270 | 270 | 300 | 300 | 360 | 360 | 460 | 460 | ||
| 管口平面尺寸 | Φ1 | 1400 | 1800 | 2240 | 2460 | 2990 | 3210 | 3430 | 3640 | |
| Φ2 | 900 | 1000 | 1000 | 1000 | 1200 | 1200 | 1200 | 1400 | ||
| C | 1134 | 1350 | 1540 | 1636 | 2000 | 2100 | 2200 | 2445 | ||
| E | 655 | 780 | 890 | 945 | 1155 | 1213 | 1270 | 1412 | ||
| F | 755 | 950 | 1125 | 1225 | 828 | 899 | 1027 | 1275 | ||
| G | 970 | 1200 | 1450 | 1580 | 1880 | 1990 | 2110 | 2280 | ||
| 重量 | 设备净重(吨) | 6.61 | 9.6 | 11.88 | 13.43 | 20.8 | 22.9 | 25.6 | 30.8 | |
| 负载总重(吨) | 20 | 32 | 46 | 58 | 78 | 96 | 108 | 158 | ||
